စိတ္တဇ-ဤဆောင်းပါးသည် ကျယ်ကျယ်ပြန့်ပြန့် လေ့လာစူးစမ်းသည်။Parallel Flow Condenser အတွက် Head Pipeထုတ်ကုန်အသေးစိတ်အချက်အလက်များ၊ အက်ပ်လီကေးရှင်းများ၊ နှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ လမ်းညွှန်ချက်။ ဆွေးနွေးမှုတွင် အဓိကနည်းပညာကဏ္ဍများ၊ ဘုံထိန်းသိမ်းမှုမေးခွန်းများနှင့် condenser စွမ်းဆောင်ရည်ကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ခြင်းဆိုင်ရာ ပရော်ဖက်ရှင်နယ် ထိုးထွင်းသိမြင်မှုများကို အလေးပေးဖော်ပြသည်။ ဒီဇိုင်း၊ ပစ္စည်းရွေးချယ်မှုနှင့် တပ်ဆင်မှုနည်းပညာများကို နားလည်ခြင်းဖြင့်၊ စက်မှုကျွမ်းကျင်ပညာရှင်များသည် ထိရောက်မှုနှင့် ရေရှည်ယုံကြည်မှုကို အာမခံနိုင်မည်ဖြစ်သည်။

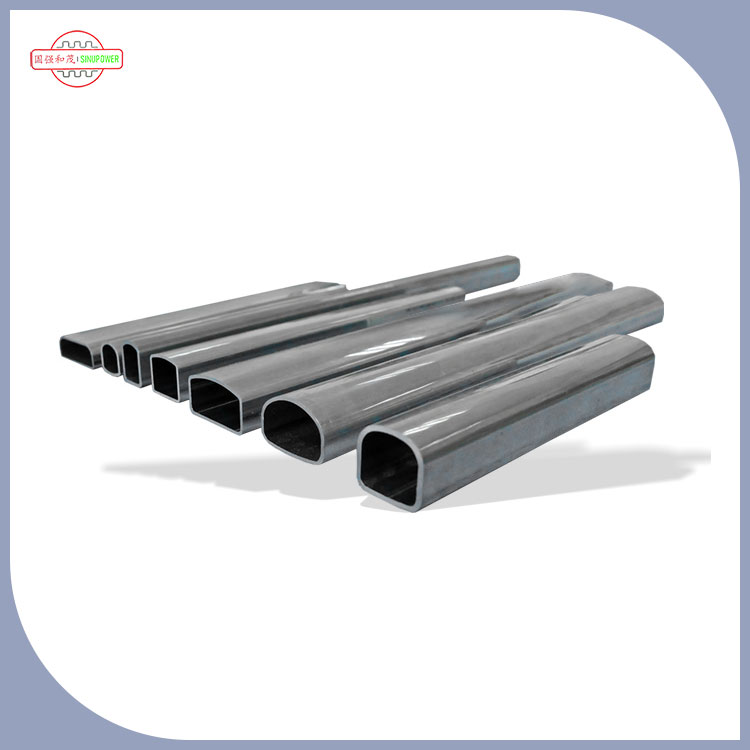

Head Pipe သည် parallel flow condensers များတွင် အရေးပါသော အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး တူညီသောရေခဲသေတ္တာဖြန့်ဖြူးမှုကို လွယ်ကူချောမွေ့စေပြီး အကောင်းဆုံးအပူဖလှယ်မှုထိရောက်မှုကို အာမခံပါသည်။ Parallel flow condensers များကို ၎င်းတို့၏ ကျစ်လစ်သိပ်သည်းသော ဒီဇိုင်းနှင့် မြင့်မားသော အပူစွမ်းအင်ကြောင့် ရေခဲသေတ္တာ၊ လေအေးပေးစက်နှင့် စက်မှုအအေးပေးစနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ Head Pipe သည် လမ်းကြောင်းများစွာသို့ အရည်များ စီးဆင်းမှုကို ညွှန်ကြားပြီး condenser ပြွန်များတစ်လျှောက် တစ်သမတ်တည်း အလျင်နှင့် ဖိအားကို ထိန်းသိမ်းပေးသည်။
ဤဆောင်းပါးသည် Head Pipe ၏ ဒီဇိုင်း၊ ပစ္စည်းရွေးချယ်မှုနှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ထည့်သွင်းစဉ်းစားချက်များကို နက်ရှိုင်းစွာ ခွဲခြမ်းစိတ်ဖြာပေးပါသည်။ ၎င်းသည် တပ်ဆင်မှု၊ စွမ်းဆောင်ရည် စောင့်ကြည့်ခြင်းနှင့် ပြဿနာဖြေရှင်းခြင်း၏ လက်တွေ့ကျသော ကဏ္ဍများကို မီးမောင်းထိုးပြသည်။ စနစ်စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်၊ ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချရန်နှင့် ရေရှည်ယုံကြည်စိတ်ချရမှု ရှိစေရန် ကြိုးပမ်းနေသော ကျွမ်းကျင်ပညာရှင်များသည် ဤနေရာတွင် အသေးစိတ်လမ်းညွှန်မှုနှင့် ကျွမ်းကျင်သူ၏ ထိုးထွင်းသိမြင်မှုကို တွေ့ရှိမည်ဖြစ်သည်။
အောက်ပါဇယားသည် Parallel Flow Condenser အတွက် Standard Head Pipe ၏ အဓိကနည်းပညာဆိုင်ရာ ဘောင်များကို အကျဉ်းချုပ်ဖော်ပြသည်-
| ကန့်သတ်ချက် | ဖော်ပြချက် | ပုံမှန်အတိုင်းအတာ |
|---|---|---|
| ပစ္စည်း | ကြေးနီ၊ သံမဏိ သို့မဟုတ် အလူမီနီယမ် အလွိုင်း | Cu- 99.9% သန့်စင်မှု၊ SS- 304/316၊ အယ်လ်လွိုင်း- 6061-T6 |
| လုံးပတ် | ပိုက်၏ အပြင်/အတွင်း အချင်း | OD: 25–100 mm၊ ID: 22–95 mm |
| အရှည် | ခေါင်းပိုက်၏စုစုပေါင်းအရှည် | 500-3000 မီလီမီတာ |
| ချိတ်ဆက်မှုအမျိုးအစား | Flanged၊ Threaded သို့မဟုတ် Welded | စက်မှုလုပ်ငန်းစံသတ်မှတ်ချက်များ |
| လည်ပတ်မှုဖိအား | အများဆုံးအလုပ်ဖိအား | 1.0–4.0 MPa |
| အပူချိန်အတိုင်းအတာ | အအေးခန်းအမျိုးမျိုးအတွက် သင့်လျော်သည်။ | -40°C မှ 150°C အထိ |
| စီးဆင်းမှုဖြန့်ဝေ | ပြွန်များတစ်လျှောက်အရည်များ တစ်ပြေးညီ ဖြန့်ဖြူးကြောင်း သေချာပါစေ။ | ±5% သွေဖည်သည်။ |
ဤသတ်မှတ်ချက်များကို နားလည်ခြင်းဖြင့် အင်ဂျင်နီယာများနှင့် ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများသည် စွမ်းအင်ထိရောက်မှုနှင့် အပူလွှဲပြောင်းမှုနှုန်းများကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်နေစဉ်တွင် စနစ်လိုအပ်ချက်များနှင့် ကိုက်ညီသည့် သင့်လျော်သော Head Pipe ကို ရွေးချယ်နိုင်စေပါသည်။
A1- မှန်ကန်သောအရွယ်အစားသည် condenser ၏စွမ်းရည်၊ tube ဖြင့်ဖွဲ့စည်းပုံနှင့် refrigerant အမျိုးအစားပေါ်တွင်မူတည်သည်။ လိုအပ်သော စုစုပေါင်းစီးဆင်းမှုနှုန်းကို တွက်ချက်ခြင်းဖြင့် စတင်ပါ၊ ထို့နောက် ဖိအားအလွန်အကျွံမကျဆင်းဘဲ အကောင်းဆုံးအလျင်ကို ထိန်းသိမ်းထားသည့် ပိုက်အချင်းကို ရွေးချယ်ပါ။ တစ်ပြေးညီ ဖြန့်ဖြူးကြောင်း သေချာစေရန် ကြီးမားသော စနစ်များအတွက် တွက်ချက်မှုဆိုင်ရာ အရည်ဒိုင်းနမစ် (CFD) သရုပ်ဖော်မှုများကို အသုံးပြုပါ။
A2- ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုတွင် တွဲဖက်သုံးနိုင်သော သန့်ရှင်းရေးအေးဂျင့်များဖြင့် ပိုက်ကို ဖယ်ရှားခြင်းနှင့် အတိုင်းအတာ၊ သံချေးတက်ခြင်း သို့မဟုတ် သတ္တုသိုက်များအတွက် စစ်ဆေးခြင်းတို့ ပါဝင်ပါသည်။ သံမဏိနှင့် ကြေးနီပိုက်များအတွက်၊ အပျော့စား အက်ဆစ် သို့မဟုတ် အယ်ကာလိုင်းပျော်ရည်များသည် သတ္တုဓာတ်များစုပုံခြင်းကို ဖယ်ရှားနိုင်သည်။ သန့်ရှင်းရေးအကြိမ်ရေသည် ရေအရည်အသွေး၊ လည်ပတ်အပူချိန်နှင့် စီးဆင်းမှုလက္ခဏာများပေါ်တွင် မူတည်သည်။
A3- တပ်ဆင်ခြင်းသည် condenser tubes များနှင့် အဆင့်လိုက်ညှိပေးပြီး အဆစ်များတွင် သင့်လျော်သော တံဆိပ်ခတ်ခြင်းကို သေချာစေသင့်သည်။ ပေါက်ကြားမှုကို ကာကွယ်ရန် ထုတ်လုပ်သူမှ အကြံပြုထားသော torque သတ်မှတ်ချက်များကို အသုံးပြုပါ။ ချွန်ထက်သောကွေးညွှတ်ခြင်းကို ရှောင်ကြဉ်ပြီး စီးဆင်းမှုလမ်းကြောင်းများသည် ကွန်ဒင်ဆာ၏ဒီဇိုင်းနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။ အပူကျုံ့ခြင်းအတွက် ချဲ့ထွင်ခွင့်များကို ပေါင်းစည်းပါ။
Parallel Flow Condenser အတွက် Head Pipe ၏ ထိရောက်သော လည်ပတ်မှုကို စဉ်ဆက်မပြတ် စောင့်ကြည့်ခြင်းနှင့် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ရန် လိုအပ်သည်-
မှန်ကန်သော ချိန်ညှိခြင်း၊ ဂဟေဆက်ခြင်း အရည်အသွေးနှင့် အနားကွပ်ချိတ်ဆက်မှုများသည် ဖိအားသမာဓိကို ထိန်းသိမ်းရန် အရေးကြီးပါသည်။ စက်မှုအဆင့် gaskets နှင့် torque-controlled bolting များသည် seal ၏ယုံကြည်စိတ်ချရမှုကိုတိုးတက်စေသည်။ ပိုက်ကို ပုံပျက်စေပြီး အပူလွှဲပြောင်းမှု ထိရောက်မှုကို လျှော့ချနိုင်သည့် တင်းကျပ်လွန်းခြင်းများကို ရှောင်ကြဉ်ပါ။
အပူချိန်ကွဲပြားမှု၊ ဖိအားကျဆင်းမှုနှင့် စီးဆင်းမှုတူညီမှုကို စောင့်ကြည့်ပါ။ စီးဆင်းမှုမီတာ သို့မဟုတ် ကွဲပြားသောဖိအားအာရုံခံကိရိယာများ တပ်ဆင်ခြင်းသည် မညီမျှမှုများကို သိရှိရန် အချိန်နှင့်တပြေးညီ ဒေတာကို ပေးဆောင်သည်။ ဒီဇိုင်းစီးဆင်းမှုနှုန်းများမှ ±5% နှင့်အထက် သွေဖည်သွားပါက စစ်ဆေးရန် လိုအပ်ကြောင်း ညွှန်ပြသည်။
အဖြစ်များသော ပြဿနာများတွင် မညီမညာသော အအေးခန်း ဖြန့်ဖြူးမှု၊ အတိုင်းအတာနှင့် အသေးစား ယိုစိမ့်မှုတို့ ပါဝင်သည်။ ပြုပြင်မှုများတွင် ပိုက်များကို သန့်ရှင်းရေးလုပ်ခြင်း၊ ဟောင်းနွမ်းနေသော gasket များ အစားထိုးခြင်း သို့မဟုတ် အသေးစား ပြန်လည်ချိန်ညှိခြင်းတို့ ပါဝင်သည်။ ကြေးနီ သို့မဟုတ် စတီးလ်စတီးလ်ကဲ့သို့သော အရည်အသွေးမြင့်ပစ္စည်းများကို အသုံးပြုခြင်းသည် သံချေးတက်နိုင်ခြေကို လျော့နည်းစေပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုးစေသည်။
SinupowerParallel Flow Condensers များအတွက် စက်ရုံမှ ထိပ်တန်း Head Pipes များကို တိကျသော ထုတ်လုပ်မှု၊ ခိုင်မာသော ပစ္စည်းရွေးချယ်မှုနှင့် တင်းကျပ်သော အရည်အသွေး ထိန်းချုပ်မှု စံနှုန်းများဖြင့် ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့၏ဖြေရှင်းချက်များနှင့် ပတ်သက်၍ ပိုမိုလေ့လာရန် သို့မဟုတ် နည်းပညာဆိုင်ရာ ပံ့ပိုးကူညီမှုတောင်းခံရန်၊ကြှနျုပျတို့ကိုဆကျသှယျရနျဒီနေ့
